Si estás pensando en montar tu propia red de cable en casa u oficina y quieres aprender a hacer tus propios cables a medida, estás en el sitio adecuado. Mucha gente piensa que fabricar un cable de red es complicado o que hace falta ser técnico de sistemas, pero la realidad es que, con las herramientas básicas y un poco de paciencia, cualquiera puede crimpar un cable RJ45 y dejar una instalación estable sin gastar una fortuna.

Además de ahorrarte el sobreprecio de los cables ya preparados que venden en las grandes superficies, aprenderás a diseñar la instalación completa: desde la planificación de los puntos de red hasta las pruebas finales con un comprobador. A lo largo de esta guía verás cómo elegir el material correcto, cómo evitar errores típicos que generan interferencias y cómo dejar la red lista para funcionar como si la hubiera montado un profesional.

Herramientas y materiales imprescindibles para montar cables de red

Antes de ponerte manos a la obra, conviene tener claro qué vas a necesitar. No es una lista enorme, pero sí es importante que cada elemento cumpla su función. Con el kit básico podrás fabricar cables directos y cruzados, preparar latiguillos y rematar tomas murales sin problemas.

Los materiales más habituales para trabajar con cableado de red son:

• Cable de red UTP o FTP (categoría Cat5e, Cat6, Cat6A, según tus necesidades).
• Conectores RJ45 de buena calidad para crimpar en los extremos.
• Opcionalmente, cubiertas de goma o “boot” para RJ45, que mejoran la fijación y el acabado del cable.

En cuanto a herramientas, lo mínimo recomendable es:

• Crimpadora para RJ45, específica para este tipo de conector.
• Pelacables o tijeras afiladas para retirar la funda exterior.
• Tester de red o comprobador de continuidad, para revisar el cable una vez montado.
• Si vas a hacer una instalación estructurada: canaletas, cajas de superficie o empotradas, rack y patch panel.

La crimpadora suele ser lo que más cuesta encontrar al principio, pero hoy en día es fácil localizar modelos económicos por internet. Por unos 15 euros puedes tener una crimpadora decente que además, en muchos casos, sirve también para RJ11 (cable telefónico). Si sabes que no vas a tocar teléfono, puedes optar por una más sencilla y barata.

Si solo vas a hacer uno o dos cables, siempre tienes la opción de pedir prestada la crimpadora a algún amigo o compañero, pero si te pica el gusanillo del “hazlo tú mismo”, al final sale a cuenta comprar una y tenerla en la caja de herramientas.

Planificación básica de la instalación de red

Antes de empezar a tirar cables a lo loco, merece la pena dedicar unos minutos a pensar el diseño. Una buena planificación hace que la red sea más estable, fácil de mantener y escalable si más adelante necesitas añadir más puntos.

Los aspectos básicos que deberías tener en cuenta son:

• Número de dispositivos que quieres conectar (ordenadores, televisores, consolas, impresoras de red, cámaras, etc.).
• Ubicación exacta de cada punto de red (habitaciones, despacho, salón, sala de servidores…).
• Tipo de entorno: doméstico, profesional o industrial. No es lo mismo cablear un piso que una nave con maquinaria.
• Categoría del cable: Cat5e, Cat6, Cat6A… según la velocidad que busques y la distancia.

Una regla muy importante es respetar el máximo de 100 metros por tramo para cable UTP. Si necesitas ir más allá, tendrás que incluir un switch o repetidor intermedio; de lo contrario, la señal se degradará y notarás cortes y pérdidas de velocidad.

También es recomendable elegir cable de cobre sólido en lugar de CCA (aluminio cobreado). Aunque el CCA es más barato, no es aconsejable para instalaciones serias ni para PoE (alimentación por Ethernet), porque se calienta más, sufre más caídas de tensión y es menos fiable a largo plazo.

Para instalaciones algo más grandes, conviene prever un punto central (normalmente un rack o armario) donde colocar el switch, el router, un patch panel y los latiguillos de conexión. Una estructura ordenada con patch panel facilita muchísimo el mantenimiento, aunque en redes pequeñas no sea obligatorio.

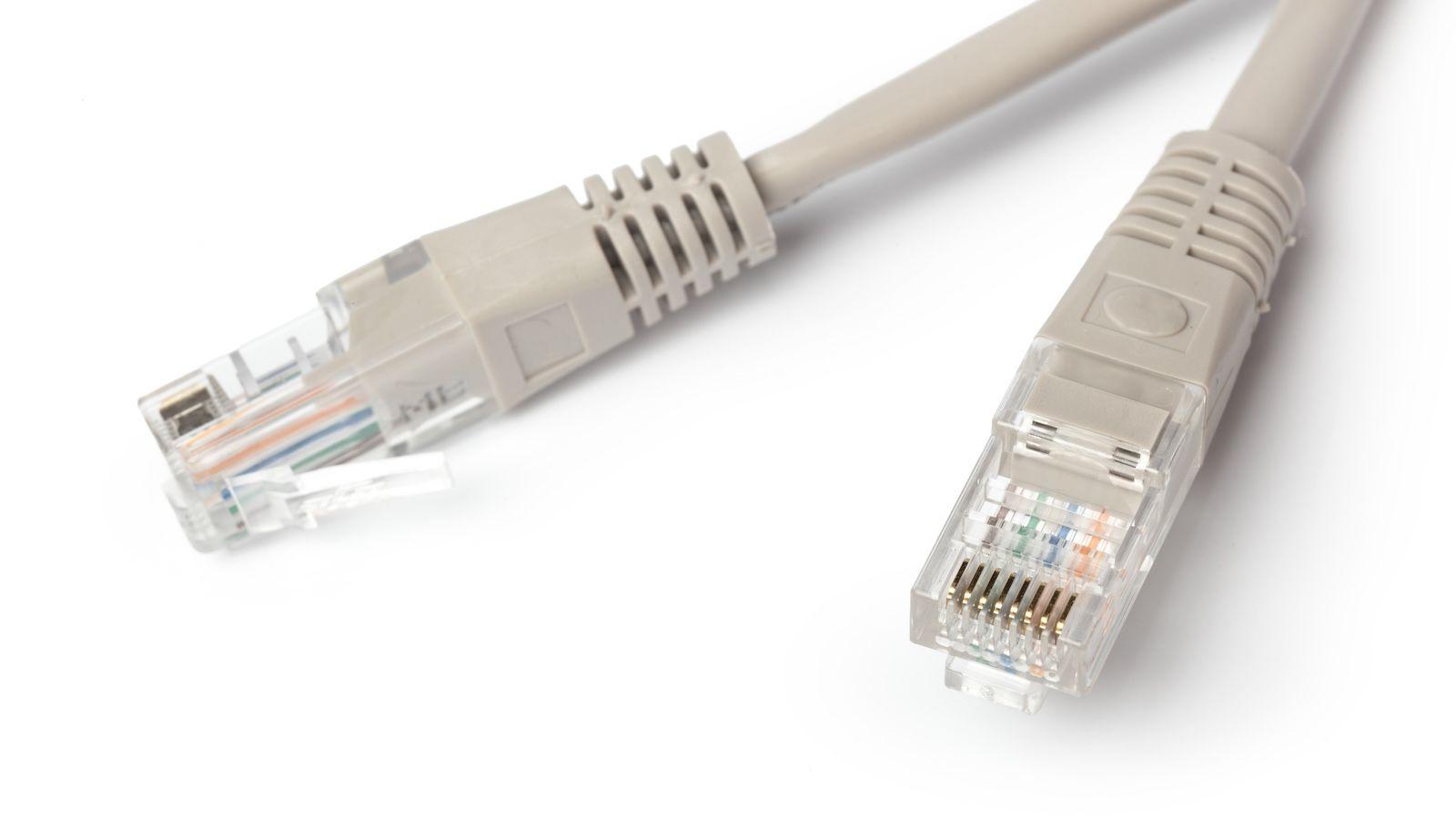

Cómo pelar, ordenar y preparar los pares del cable de red

Con el diseño claro y el material en la mesa, llega el momento de preparar el primer extremo del cable. Aunque pueda parecer delicado, el truco está en pelar poco, no dañar los hilos internos y respetar el trenzado todo lo que se pueda.

Empieza pelando unos 2-3 centímetros de la cubierta exterior del cable. Puedes usar la cuchilla que suele llevar la crimpadora o unas tijeras normales, pero en cualquier caso haz un corte superficial para no morder el cobre de los pares. Una vez hecho el corte, tira con suavidad de la funda hasta que se separe.

Cuando tengas los pares a la vista, verás que van trenzados de dos en dos. Lo siguiente es destrenzar con cuidado cada par y estirarlo lo máximo posible. Intenta dejar los hilos lo más rectos que puedas, evitando curvas bruscas o ángulos raros: esto facilitará mucho su colocación en el conector.

A medida que los estiras, aprovecha para separar ligeramente los pares entre sí. Así tendrás un poco más de espacio para organizarlos según el orden de colores del estándar que vayas a usar.

Aunque parezca un detalle menor, este paso es clave para que luego los hilos entren bien en el RJ45 y todos queden a la misma longitud. Una mala preparación aquí suele acabar en falsos contactos o en cables que “van cuando quieren”, lo cual es desesperante de diagnosticar.

Estándares de colores: T568A, T568B, cable directo y cable cruzado

Con los hilos ya sueltos y rectos, toca elegir el orden correcto de colores. Existen dos estándares principales: T568A y T568B. Ambos funcionan igual de bien, pero conviene no mezclarlos sin criterio.

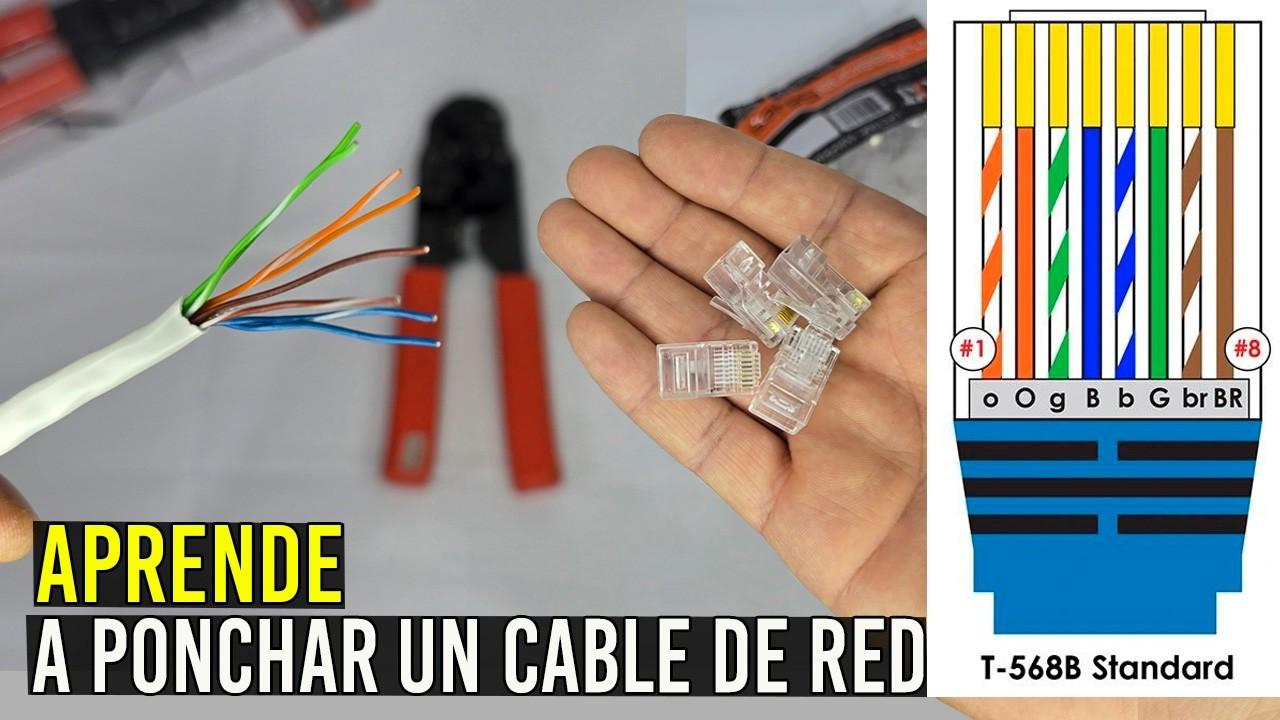

El estándar más habitual hoy en día para redes locales es el T568B, cuyo orden de colores, visto el conector con la pestaña hacia abajo y mirando de frente, es:

• Pin 1: blanco-naranja
• Pin 2: naranja
• Pin 3: blanco-verde
• Pin 4: azul
• Pin 5: blanco-azul
• Pin 6: verde
• Pin 7: blanco-marrón
• Pin 8: marrón

Es importante fijarse en que el par naranja-blanco/naranja no queda colocado de forma consecutiva como mucha gente se imagina al principio; hay que respetar la posición exacta de cada color. Este orden no es un capricho: el trenzado está diseñado así para minimizar el ruido y las interferencias electromagnéticas.

Cuando queremos hacer un cable cruzado (el típico para conectar un PC a un router, switch o a una toma mural), usamos distintos estándares en cada extremo del cable: uno en T568A y el otro en T568B, cambiando de posición dos pares.

Aunque muchos dispositivos actuales detectan y corrigen automáticamente si el cable está cruzado o recto, los equipos no siempre son capaces de reconocer un cruzado mal usado. Un cable cruzado conectado donde debería ir uno recto puede encender los LED de actividad y dar la sensación de que todo está bien, pero la red no funcionará como toca.

Para asegurarte de que lo estás haciendo bien, lo más cómodo es seguir siempre el mismo criterio en tu instalación: por ejemplo, usar T568B en todas las tomas y latiguillos. Así reduces al mínimo los errores y cualquier técnico que llegue después sabrá a qué atenerse.

Corte final, inserción en el RJ45 y crimpado correcto

Con los hilos ya colocados en el orden correcto, llega el momento de ajustarlos y meterlos en la clavija. Primero, junta los ocho hilos en paralelo, revisa que el orden de colores siga siendo el que has elegido y, cuando los tengas bien alineados, corta la punta para igualarlos. Lo ideal es que solo queden aproximadamente 1,5 cm de cables sin funda.

Este detalle es más importante de lo que parece: cuanto más se mantenga el trenzado cerca del conector, menos interferencias y mejor rendimiento tendrás en la red. Si dejas demasiada longitud sin cubierta y sin trenzado, estarás creando una zona más propensa al ruido.

Ahora coge el conector RJ45, colócalo con la pestaña hacia abajo y desliza los hilos dentro, cuidando que el pin 1 (blanco-naranja en T568B) quede a la izquierda si miras de frente. Empuja con firmeza hasta el fondo.

Antes de crimpar, revisa dos cosas: que todos los hilos han llegado hasta el final del conector (las puntas deben verse en la parte delantera transparente) y que la funda exterior del cable entra lo suficiente en el conector como para quedar prensada por la pestaña interna. Si la funda no llega a esa pestaña, el cable quedará suelto y cualquier tirón hará que se aflojen los contactos.

Cuando lo tengas todo en su sitio, introduce el conector en el hueco correspondiente de la crimpadora y aprieta con decisión, pero sin hacer el bruto. Notarás un pequeño “clic” cuando las patillas metálicas se claven en los hilos. Ese sonido es la señal de que el RJ45 ha quedado fijado y de que los contactos se han presionado correctamente.

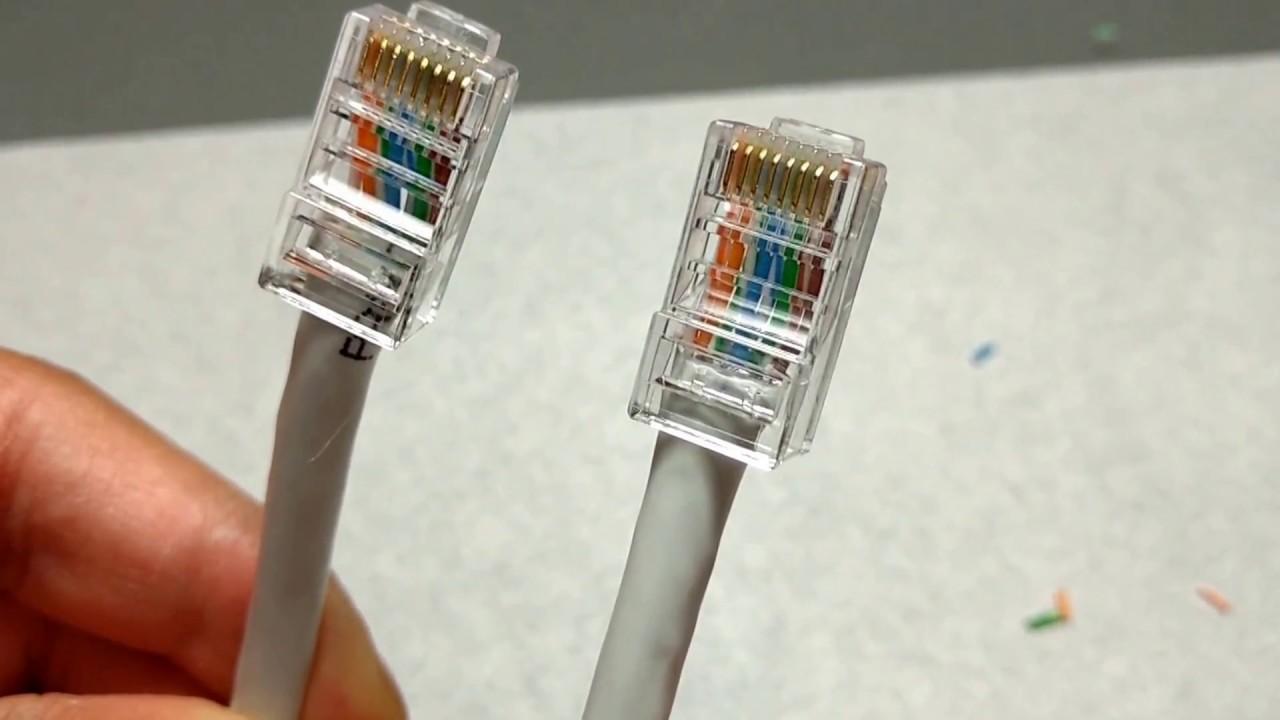

Montaje del segundo extremo y comprobación del cable

Una vez finalizado el primer extremo, toca repetir exactamente el mismo proceso en la otra punta del cable. Para un cable directo, utiliza el mismo estándar de colores en ambos lados; para un cruzado, aplica el estándar contrario en el otro extremo siguiendo el patrón definido.

Cuando tengas los dos conectores montados, llega la hora de la verdad: hay que comprobar si el cable funciona bien. Lo ideal es utilizar un tester RJ45 que te indique continuidad y orden de pines. Estos aparatos muestran, normalmente mediante LEDs numerados, si todos los hilos están conectados y si alguno se ha cruzado o quedado sin contacto.

Si el comprobador detecta un fallo, lo más común es que haya un error en el orden de colores o que algún hilo no haya llegado del todo al final del conector. En ese caso, lo mejor es cortar la “cabeza” defectuosa y repetir el proceso con un conector nuevo, cuidando más la preparación de los hilos.

En caso de no disponer de tester, también puedes hacer una prueba conectando el cable entre dos dispositivos y verificando si se establece el enlace y si se pueden transferir archivos por cable correctamente. Aun así, recuerda que sin instrumento de medida es difícil detectar errores intermitentes o interferencias que solo aparecen bajo carga.

Un cable aparentemente “funciona” puede presentar tantos errores de transmisión que, por ejemplo, copiar 500 MB de fotos entre dos PCs tarde 30 minutos en lugar de 10. La red va, pero va mal, y eso casi siempre apunta a problemas en el cableado o en los conectores.

Errores habituales al crimpar y cablear que debes evitar

En el montaje de cables de red hay una serie de fallos que se repiten una y otra vez y que, por suerte, son fáciles de prevenir si los conoces de antemano. Uno de los más frecuentes es no respetar el orden de colores de los estándares, inventándose un patrón propio “porque parece más lógico”.

Otro clásico es dejar demasiada longitud de hilo sin funda ni trenzado al entrar en el conector o en la toma mural. Como norma general, no deberías dejar más de dos centímetros sin cubierta en ninguna de las conexiones. Cuanto más trenzado se mantenga cerca del punto de terminación, menor será el ruido inducido.

Tampoco conviene usar herramientas de mala calidad. Una crimpadora floja o desajustada puede hacer que las patillas metálicas no perforen bien el aislante de los hilos, dando lugar a contactos débiles que fallan al mínimo movimiento.

En instalaciones algo más grandes, un fallo muy común es no etiquetar los cables y no documentar los puntos de red. A la larga, esto se traduce en un caos en el rack, pruebas a ciegas y mucho tiempo perdido. Basta con numerar los cables y anotar dónde termina cada uno para ahorrarse muchos dolores de cabeza.

Finalmente, otro error típico es no probar la red de forma sistemática una vez finalizada la instalación. Conectar todo sin pasar el tester es jugársela: un solo latiguillo mal crimpar puede tirar abajo una conexión crítica, y la culpa no será ni del router ni del switch, sino del cable.

Instalación estructurada: canaletas, puntos de red, rack y patch panel

Si vas un paso más allá de fabricar simples latiguillos y quieres dejar la red de una habitación o de toda la vivienda bien montada, tendrás que pensar en la instalación estructurada. Esto implica tendido de cableado por canaletas, remate en tomas murales y concentración en un punto central.

Empieza por preparar el entorno: limpia la zona donde vayas a trabajar y asegúrate de que no hay humedad, polvo excesivo ni obstáculos. Después, instala las canaletas, tubos o bandejas por donde discurrirá el cable, junto con las cajas de superficie o empotradas para los puntos de red. Definir bien los recorridos desde el principio evita rodeos innecesarios y reduce la longitud total de cable.

A la hora de tender los tramos, mide con algo de margen pero sin pasarte. Tirar 10 metros extra en cada tramo “por si acaso” solo servirá para desperdiciar cable y generar ovillos dentro del rack que luego son difíciles de ordenar. Lo ideal es etiquetar cada extremo según el punto de red al que corresponde.

En instalaciones profesionales o medianas, es muy recomendable llevar todos los cables a un patch panel en un rack. Desde ahí, mediante latiguillos cortos, conectarás cada puerto del patch panel al switch correspondiente. Este sistema modular permite reorganizar, ampliar y mantener la red con mucha más facilidad.

Ten en cuenta también la ventilación del lugar donde vayas a colocar el switch, el router y el resto de equipos. No los encierres en espacios completamente cerrados sin circulación de aire, porque el calor es enemigo de la electrónica y puede causar fallos prematuros.

Pruebas, rendimiento real y documentación de la red

Una vez todo el cableado está tendido, rematado y conectado al hardware de red, llega la fase de verificación. Como mínimo, deberías hacer una prueba de continuidad y orden de pines en cada tramo con un tester RJ45. Así confirmarás que no hay cortos, pines cruzados ni hilos sin conectar.

Si tienes acceso a herramientas más avanzadas, también es interesante realizar pruebas de rendimiento: medir la velocidad real de transferencia, la latencia entre dispositivos y posibles pérdidas de paquetes, y, si es necesario, revisar cómo configurar la NIC. Estas pruebas ayudan a detectar problemas de calidad en el cableado que quizás no se aprecian con un simple test de enlace.

En instalaciones profesionales, la documentación es casi tan importante como el propio cable. Deberías anotar la ubicación de cada punto de red, el número de puerto que ocupa en el switch o el patch panel, el tipo de cable usado y, si es posible, la fecha de instalación y el técnico que la realizó. Todo ello facilita futuras ampliaciones o reparaciones.

Incluso en una pequeña red doméstica merece la pena apuntar, aunque sea en un papel o en un archivo de texto, qué cable va a qué habitación y qué estándar de colores estás usando. Cuando pase el tiempo y tengas que tocar algo, agradecerás tener esas notas en lugar de tener que adivinar qué va a cada sitio.

Finalmente, observa durante unos días el comportamiento de la red en uso real: si hay microcortes, lentitud al copiar archivos grandes o problemas intermitentes, revisa en primer lugar cables y conectores. Una buena instalación de red se nota en que todo va fluido y sin sorpresas, aunque estés copiando gigas de datos entre equipos.

Montar tus propios cables de red y diseñar una instalación limpia no es solo cuestión de ahorrar dinero, también te da control total sobre cada tramo y cada toma. Con las herramientas adecuadas, respetando los estándares T568A/T568B, cuidando el trenzado y haciendo pruebas serias al final, puedes conseguir una red estable, silenciosa en cuanto a interferencias y preparada para aguantar años sin sustos, tanto en casa como en un entorno más profesional.
