Cómo configurar una hoja de dibujo en solidworks

Solidworks es un software de diseño asistido por computadora (CAD) utilizado por profesionales y estudiantes en todo el mundo para crear modelos 3D. Al crear un modelo en Solidworks, es importante configurar la hoja de dibujo para asegurarse de que el diseño se vea de la manera deseada cuando se imprima o se comparta con otros. En este tutorial, aprenderás cómo configurar una hoja de dibujo en Solidworks para obtener los resultados deseados.

Las claves para personalizar tus diseños en SOLIDWORKS: edición de hojas de dibujo

Una de las funciones más importantes de SOLIDWORKS es la capacidad de personalizar tus diseños para que se vean exactamente como deseas. La edición de hojas de dibujo es una de las formas en que puedes hacer esto.

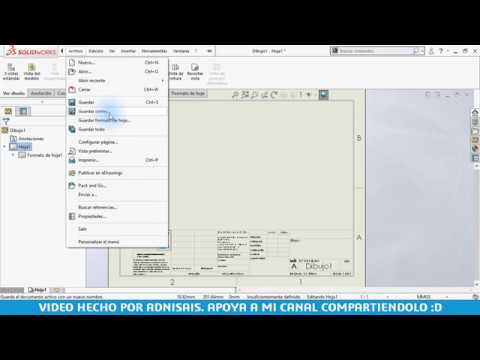

Para configurar una hoja de dibujo en SOLIDWORKS, primero debes asegurarte de que estás en el modo de dibujo. Luego, selecciona la pestaña de «hoja» en la barra de herramientas y haz clic en «configuración de la hoja».

Aquí es donde puedes personalizar los parámetros de la hoja, como el tamaño, la orientación y el tipo de papel. También puedes agregar una imagen de fondo y otras notas o marcas de agua.

Una vez que hayas configurado la hoja, puedes comenzar a editarla. Puedes agregar vistas de tu modelo en la hoja y ajustar su tamaño y posición. También puedes agregar dimensiones, notas y cualquier otra información relevante.

Otra forma de personalizar tus diseños es utilizando las opciones de capas. Puedes crear capas para diferentes tipos de elementos en tu dibujo, como vistas, dimensiones y anotaciones. Esto te permitirá tener más control sobre la apariencia de tu diseño.

Relacionado:  Títulos de solución para problemas de VPN en Windows 11

Aprovecha las opciones de configuración de hojas, añade vistas y dimensiones, y utiliza capas para tener el control total de la apariencia de tu diseño.

Optimizando la presentación de diseños en SOLIDWORKS mediante ajustes de escala

Configurar una hoja de dibujo en SOLIDWORKS es una tarea fundamental en el proceso de diseño, ya que permite presentar de manera clara y precisa los modelos creados en el software. Uno de los aspectos que se deben considerar es la escala, que es la relación entre las dimensiones del modelo y las del dibujo en la hoja.

En este sentido, es importante ajustar la escala adecuada para que el diseño se muestre de manera clara y legible, sin perder detalles importantes. Para ello, SOLIDWORKS ofrece una serie de herramientas que permiten optimizar la presentación de diseños mediante ajustes de escala.

Una de las formas más sencillas de ajustar la escala es utilizando la opción «Escala de vista» en la barra de herramientas de la hoja de dibujo. Esta opción permite reducir o aumentar la escala de la vista seleccionada en el dibujo. Para utilizar esta herramienta, es necesario seleccionar la vista que se desea escalar, hacer clic en la opción «Escala de vista» y ajustar la escala deseada.

Otra opción para ajustar la escala es utilizando la herramienta «Ajustar escala» en la barra de herramientas del dibujo. Esta herramienta permite ajustar la escala de todo el dibujo, de manera que se puede reducir o aumentar el tamaño del dibujo en relación con el modelo. Para utilizar esta herramienta, es necesario seleccionar la opción «Ajustar escala», elegir la escala deseada y ajustar el tamaño del dibujo.

Es importante recordar que, al ajustar la escala, se deben considerar los detalles y dimensiones más importantes del modelo, de manera que se puedan mostrar de manera clara y precisa en el dibujo. Además, se deben utilizar los tamaños de papel adecuados para el dibujo, de manera que se puedan mostrar todos los detalles del modelo sin perder calidad.

Relacionado:  Guía para instalar y configurar SSH en Ubuntu Server

Utilizando las herramientas adecuadas, es posible ajustar la escala de manera sencilla y precisa, de manera que se puedan mostrar todos los detalles del modelo de manera clara y legible en la hoja de dibujo.

Los pasos fundamentales para diseñar un modelo en 3D con SOLIDWORKS

Cuando se trata de diseñar un modelo en 3D con SOLIDWORKS, hay ciertos pasos fundamentales que son necesarios seguir para obtener el resultado deseado. Estos pasos son esenciales para crear un modelo preciso y detallado. A continuación, se describen los pasos fundamentales para diseñar un modelo en 3D con SOLIDWORKS:

Paso 1: Crear un boceto – El primer paso es crear un boceto en 2D que represente la forma básica del modelo que se desea crear. Se debe utilizar la herramienta de boceto de SOLIDWORKS para trazar las líneas y formas necesarias para el modelo.

Paso 2: Extruir el boceto – Una vez que se ha creado el boceto, se debe utilizar la herramienta de extrusión para convertir el dibujo en 2D en un objeto en 3D. Esta herramienta permite que se agregue volumen y profundidad al modelo, creando una forma tridimensional.

Paso 3: Agregar detalles – Una vez que se ha creado la forma básica del modelo, se deben agregar detalles adicionales para mejorar la precisión y el realismo del modelo. Esto puede incluir detalles de superficie, como texturas o patrones, así como detalles interiores, como agujeros o cámaras.

Paso 4: Agregar colores y texturas – Una vez que se han agregado los detalles, se puede agregar color y textura al modelo para hacerlo más atractivo visualmente. SOLIDWORKS ofrece una amplia variedad de opciones de color y textura que se pueden aplicar al modelo.

Paso 5: Guardar y exportar el modelo – Una vez que se ha completado el diseño del modelo, se debe guardar y exportar el archivo para su uso en otros programas o para su impresión en 3D. SOLIDWORKS ofrece una variedad de opciones de exportación para que se pueda elegir el formato de archivo adecuado.

Relacionado:  Cómo configurar la huella en s5

Siguiendo estos pasos, se puede crear un modelo preciso y detallado que puede ser utilizado en una amplia variedad de aplicaciones, desde la ingeniería hasta la animación y los videojuegos.

Domina la creación de geometrías precisas en SOLIDWORKS

Si estás familiarizado con SOLIDWORKS, sabrás que se trata de una herramienta de modelado 3D muy potente y versátil. Con ella, puedes crear todo tipo de piezas y ensamblajes con gran precisión y detalle.

Una de las claves para lograr esta precisión es dominar la creación de geometrías en SOLIDWORKS. En este artículo, te mostraremos algunos consejos para que puedas hacerlo de forma eficiente y efectiva.

Para empezar, es importante que sepas que SOLIDWORKS cuenta con una gran variedad de herramientas para crear geometrías. Entre ellas, se incluyen líneas, arcos, círculos, elipses, polígonos y muchos más.

Para utilizar estas herramientas de forma efectiva, debes conocer las diferentes opciones de configuración que tienes a tu disposición. Por ejemplo, puedes ajustar el grosor de las líneas, el radio de los arcos y la posición de los puntos de origen.

Además, SOLIDWORKS te permite crear geometrías de forma precisa utilizando medidas exactas. Por ejemplo, puedes indicar el tamaño de un círculo o la longitud de una línea en milímetros o pulgadas.

Otra herramienta muy útil es la restricción de geometría, que te permite fijar la posición relativa de diferentes elementos en tu modelo. Por ejemplo, puedes asegurarte de que dos líneas estén siempre paralelas o perpendiculares entre sí.

Por último, es importante que sepas cómo utilizar las herramientas de edición de geometrías en SOLIDWORKS. Estas te permiten modificar elementos ya existentes en tu modelo, como cambiar la posición de un punto o la forma de una curva.

Conociendo las herramientas y opciones de configuración que ofrece la herramienta, podrás crear todo tipo de piezas y ensamblajes con gran facilidad y eficiencia. ¡Atrévete a experimentar con ellas y conviértete en un experto de SOLIDWORKS!
