Cómo configurar un transformador en multisim

En este tutorial aprenderás cómo configurar un transformador en Multisim, un software de simulación de circuitos electrónicos. Un transformador es un componente esencial en muchos circuitos electrónicos que se utiliza para aumentar o disminuir la tensión de una señal eléctrica. Aprenderás paso a paso cómo agregar un transformador a tu circuito en Multisim, cómo configurar sus parámetros y cómo simular su funcionamiento. Con este tutorial, podrás mejorar tus habilidades en el diseño y simulación de circuitos electrónicos con transformadores en Multisim.

El transformador en Multisim: Una guía completa para su uso en circuitos eléctricos

Multisim es un software de simulación de circuitos electrónicos que permite a los ingenieros y estudiantes simular y probar circuitos antes de construirlos físicamente. Una de las características más importantes de este software es la capacidad de trabajar con transformadores.

Un transformador es un dispositivo que permite transferir energía eléctrica de un circuito a otro mediante la inducción electromagnética. Está compuesto por dos bobinas de alambre, una llamada primaria y la otra secundaria, que están acopladas magnéticamente a través de un núcleo de hierro.

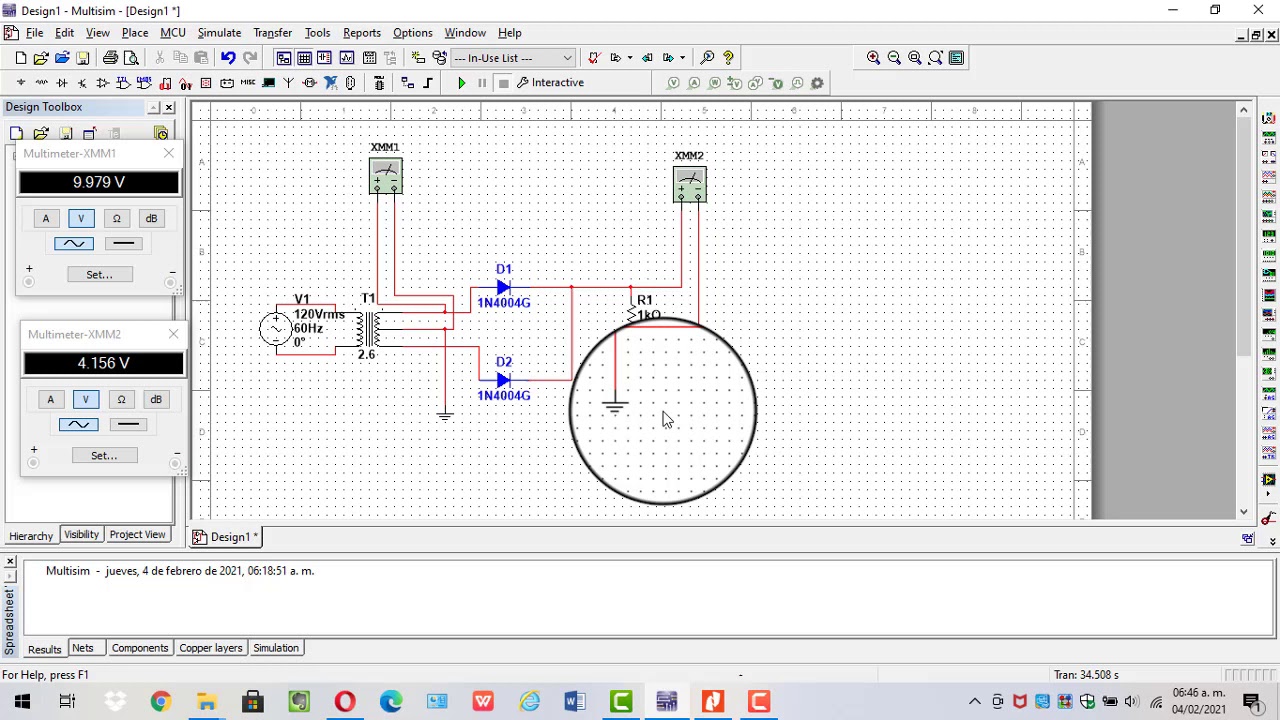

Configurar un transformador en Multisim es muy sencillo. Solo se requiere de unos pocos pasos para agregarlo a un circuito. Primero, se debe abrir Multisim y crear un nuevo circuito. Luego, se debe seleccionar el transformador en la barra de herramientas y arrastrarlo al área de trabajo.

Una vez que el transformador se encuentra en el área de trabajo, se debe configurar su relación de vueltas. Es decir, la relación entre el número de vueltas de la bobina primaria y la bobina secundaria. Para hacer esto, se deben hacer clic derecho en el transformador y seleccionar «Editar Atributos».

Relacionado:  Cómo configurar los controles en island royale

En el cuadro de diálogo de atributos del transformador, se debe ajustar el valor de la relación de vueltas en función de las especificaciones del transformador que se está utilizando. Es importante tener en cuenta que el número de vueltas en la bobina primaria y secundaria no necesariamente deben ser iguales, ya que la relación de vueltas determina la relación entre el voltaje de entrada y el voltaje de salida.

Finalmente, se debe conectar el transformador al resto del circuito. Para hacer esto, se deben arrastrar los terminales del transformador a los puntos de conexión adecuados en el circuito. Es importante asegurarse de que los terminales del transformador se conecten correctamente para evitar problemas en la simulación.

Al agregar un transformador a un circuito, se pueden simular y probar circuitos que involucren la transferencia de energía eléctrica. Con esta guía completa, cualquier persona puede configurar un transformador en Multisim sin dificultad.

Identificando las conexiones del transformador: Cómo distinguir entre el devanado primario y secundario

Si te encuentras configurando un transformador en Multisim, es importante que sepas cómo identificar las conexiones del devanado primario y secundario para asegurarte de que se conecten correctamente. A continuación, te mostramos algunos consejos para identificar las conexiones del transformador:

1. Revisa las especificaciones del transformador

Antes de comenzar a conectar el transformador, es importante que revises las especificaciones del mismo para saber qué voltajes y corrientes se requieren en cada uno de sus devanados. De esta manera, podrás identificar cuál es el devanado primario y cuál es el secundario.

2. Busca las marcas en el transformador

Algunos transformadores pueden tener marcas o etiquetas que indiquen cuál es el devanado primario y cuál es el secundario. Estas marcas suelen estar impresas en el cuerpo del transformador o en las terminales.

3. Identifica el número de vueltas

Otra forma de identificar el devanado primario y secundario es a través del número de vueltas que tienen cada uno. Por lo general, el devanado con más vueltas es el secundario, mientras que el devanado con menos vueltas es el primario.

Relacionado:  Cómo configurar el apn de mi telefono movilnet

4. Realiza pruebas de continuidad

Si no estás seguro de cuál es el devanado primario y cuál es el secundario, puedes realizar pruebas de continuidad con un multímetro. Debes colocar una de las puntas del multímetro en una de las terminales del transformador y la otra punta en las demás terminales, una por una. Si las terminales están conectadas entre sí, entonces pertenecen al mismo devanado.

Conclusión

Identificar las conexiones del transformador es esencial para configurarlo correctamente en Multisim. Puedes revisar las especificaciones del transformador, buscar marcas en el cuerpo o terminales, identificar el número de vueltas o realizar pruebas de continuidad con un multímetro para distinguir entre el devanado primario y secundario.

Los pasos esenciales para conectar un transformador de potencia

Un transformador de potencia es un dispositivo que se utiliza para modificar la tensión de una corriente eléctrica. Si necesitas conectar un transformador en tu circuito, es importante que sigas los siguientes pasos:

Paso 1: Revisa las especificaciones del transformador para asegurarte de que es compatible con el resto del circuito. Verifica la relación de transformación y la potencia nominal.

Paso 2: Asegúrate de que el transformador esté desconectado de la fuente de alimentación antes de conectarlo al circuito.

Paso 3: Conecta los terminales del transformador a los terminales adecuados en el circuito, siguiendo el siguiente esquema:

Terminal primario: conecta el terminal de entrada (llamado H1) del transformador al punto de alimentación de la fuente de corriente alterna (AC).

Terminal secundario: conecta el terminal de salida (llamado H2) del transformador al circuito que necesite la tensión modificada.

Paso 4: Verifica que los terminales estén correctamente conectados antes de encender la fuente de alimentación. Si todo está en orden, enciende la fuente de alimentación y verifica que el transformador esté funcionando correctamente.

Con estos sencillos pasos podrás conectar un transformador de potencia en tu circuito de manera segura y efectiva.

Relacionado:  Cómo configurar programas que iniciam com o windows

Descubre las diversas funciones de los transformadores en distintos ámbitos

Los transformadores son dispositivos que se utilizan para cambiar el voltaje y la corriente de una fuente de alimentación eléctrica. Estos dispositivos se utilizan ampliamente en una variedad de aplicaciones, desde la industria hasta los electrodomésticos y la electrónica en general. Aquí te explicamos cómo configurar un transformador en multisim y algunas de las funciones que pueden desempeñar en diferentes ámbitos.

Funciones de los transformadores en la industria: Los transformadores son ampliamente utilizados en la industria para la distribución de energía eléctrica. Los transformadores se utilizan para cambiar el voltaje y la corriente de una fuente de alimentación eléctrica. También se utilizan para proteger los equipos eléctricos de sobrecargas de corriente.

Funciones de los transformadores en los electrodomésticos: Los transformadores son comunes en los electrodomésticos, como los hornos de microondas y los televisores. Se utilizan para reducir el voltaje de la fuente de alimentación eléctrica a un nivel seguro y manejable para los componentes electrónicos del dispositivo.

Funciones de los transformadores en la electrónica: Los transformadores se utilizan en la electrónica para cambiar el voltaje y la corriente de una fuente de alimentación eléctrica. También se utilizan para proteger los componentes electrónicos de sobrecargas de corriente y para proporcionar aislamiento eléctrico entre diferentes partes del circuito.

Cómo configurar un transformador en multisim: Para configurar un transformador en multisim, primero debes seleccionar el componente «transformador» de la biblioteca de componentes de multisim. A continuación, debes especificar la relación de vueltas del transformador y su impedancia. También debes especificar la frecuencia de la fuente de alimentación eléctrica y la frecuencia de la señal de entrada. Una vez que hayas configurado el transformador, puedes utilizarlo en tu diseño de circuito.

A través de su capacidad para cambiar el voltaje y la corriente de una fuente de alimentación eléctrica, los transformadores pueden desempeñar una variedad de funciones importantes para proteger los equipos eléctricos y electrónicos de sobrecargas de corriente y proporcionar aislamiento eléctrico entre diferentes partes del circuito.
