En este tutorial, aprenderás cómo configurar un display de 7 segmentos, uno de los tipos más comunes de displays utilizados en la electrónica. Este tipo de display se compone de siete segmentos LED que pueden encenderse o apagarse individualmente para mostrar números, letras y otros caracteres. Aprenderás cómo conectar el display a tu placa de desarrollo y cómo programarla para mostrar los caracteres deseados. Este tutorial es ideal para aquellos que quieren empezar a trabajar con displays de 7 segmentos y desean aprender los conceptos básicos de su configuración.
Explorando la estructura de los displays de 7 segmentos: ¿Cómo están configurados?
Los displays de 7 segmentos son una herramienta muy útil en la electrónica, que nos permite mostrar números y algunas letras. Estos displays están formados por siete segmentos, cada uno de los cuales se puede encender o apagar por separado para formar diferentes números y letras. Pero, ¿cómo están configurados estos displays?

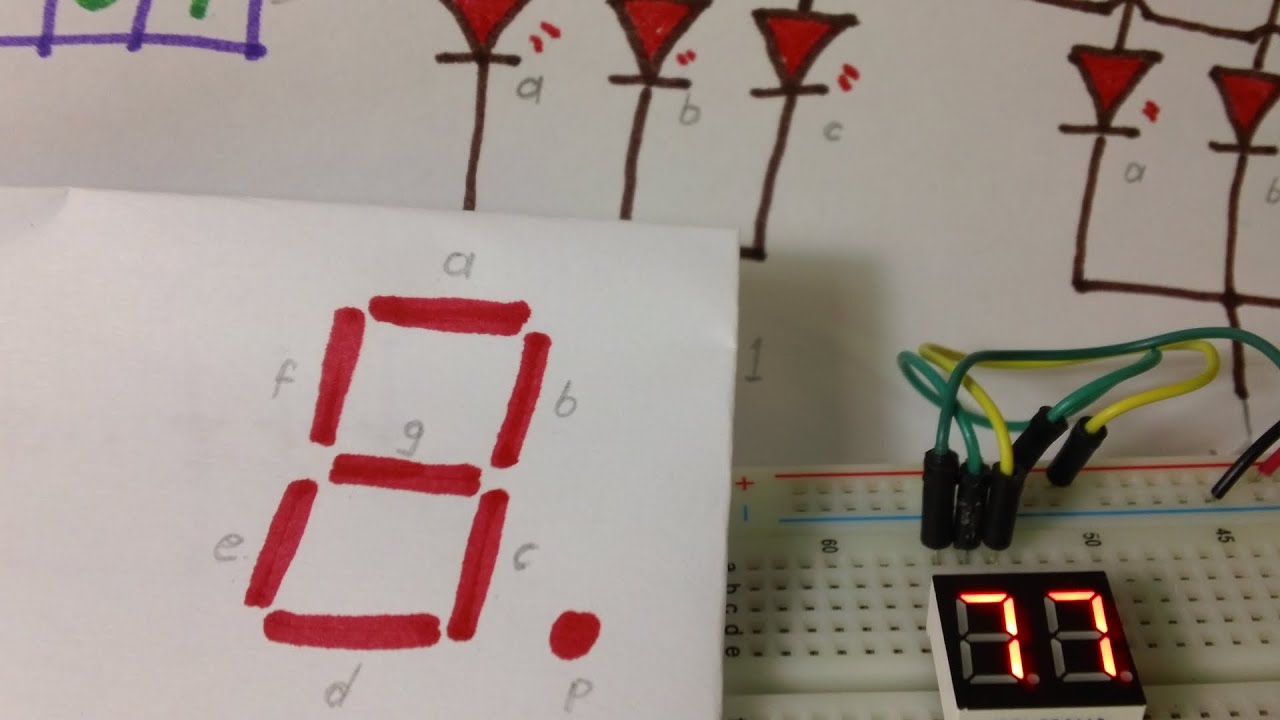

Los segmentos: Los segmentos de estos displays están dispuestos en forma de ocho. Cada segmento tiene un nombre y es identificado por una letra, A, B, C, D, E, F y G. El octavo segmento es un punto (.), que se utiliza para mostrar decimales.
La estructura: Los displays de 7 segmentos están formados por siete LEDs, dispuestos en forma de ocho, con un punto en el centro. Cada LED representa un segmento y se conecta a un pin del display. Además, hay un octavo pin que se utiliza para el punto decimal.
La configuración: Para configurar un display de 7 segmentos, es necesario conocer los pines a los que se conectan los segmentos. Un display común tiene los pines dispuestos de la siguiente manera:
– Pin 1: Segmento A
– Pin 2: Segmento B
– Pin 3: Segmento C
– Pin 4: Segmento D
– Pin 5: Segmento E
– Pin 6: Segmento F
– Pin 7: Segmento G
– Pin 8: Punto decimal
Para encender o apagar un segmento, es necesario enviar una señal eléctrica al pin correspondiente. Por ejemplo, para mostrar el número 1 en un display de 7 segmentos, se deben encender los segmentos B y C.
Conclusión: Los displays de 7 segmentos son una herramienta muy útil en la electrónica, que nos permite mostrar números y algunas letras. Estos displays están formados por siete segmentos, cada uno de los cuales se puede encender o apagar por separado para formar diferentes números y letras. Para configurar un display de 7 segmentos, es necesario conocer los pines a los que se conectan los segmentos y enviar una señal eléctrica al pin correspondiente para encender o apagar el segmento deseado.
El paso a paso para mostrar números en un display de 7 segmentos
Los displays de 7 segmentos son comunes en electrónica y se utilizan para mostrar números. Aunque existen varios tipos de display, el de 7 segmentos es uno de los más utilizados debido a su simplicidad y bajo costo.
Para configurar un display de 7 segmentos y mostrar números, se deben seguir los siguientes pasos:
Paso 1: Conectar el display a la fuente de alimentación. Los displays de 7 segmentos pueden ser de ánodo común o cátodo común, por lo que se debe verificar cuál es el tipo de display que se está utilizando y conectarlo correctamente a la fuente de alimentación.
Paso 2: Conectar los pines del display a la placa de control. Los displays de 7 segmentos tienen siete segmentos y un punto decimal, cada uno de los cuales debe estar conectado a un pin de la placa de control. Se debe verificar el datasheet del display para conocer la configuración de los pines.
Paso 3: Programar la placa de control para mostrar los números. Para mostrar números en el display de 7 segmentos, se debe programar la placa de control para que envíe señales a los pines correspondientes. Por ejemplo, para mostrar el número 1, se deben encender los segmentos 2 y 3 del display.
Paso 4: Repetir el proceso para cada número que se quiera mostrar. Para mostrar varios números en el display, se debe repetir el proceso para cada número. Por ejemplo, para mostrar el número 2, se deben encender los segmentos 1, 2, 7, 5 y 4 del display.
Paso 5: Verificar la configuración. Después de programar la placa de control, se debe verificar que los números se muestren correctamente en el display de 7 segmentos. Si no es así, se deben revisar las conexiones y la programación.
Siguiendo estos pasos, se pueden mostrar números en un display de 7 segmentos de manera eficiente y efectiva.
Consejos para detectar si tu display de 7 segmentos necesita reparación
El display de 7 segmentos es una herramienta muy útil para mostrar información numérica en distintos dispositivos electrónicos. Sin embargo, como cualquier otro componente electrónico, puede presentar problemas y llegar a necesitar reparación. A continuación, te presentamos algunos consejos para detectar si tu display de 7 segmentos necesita reparación.
1. Verificar la iluminación: Uno de los primeros síntomas que puede presentar un display de 7 segmentos es una disminución en la intensidad de la iluminación. Si notas que las cifras no se muestran con la misma claridad que antes, es posible que necesite reparación.
2. Comprobar la conexión: Si tu display de 7 segmentos no está mostrando ninguna información, lo primero que debes hacer es comprobar que esté correctamente conectado. Revisa que los cables estén bien conectados y que no haya ninguna obstrucción en la conexión.
3. Observar posibles daños físicos: Si tu display de 7 segmentos ha sufrido algún golpe o ha estado expuesto a condiciones adversas, es posible que tenga daños físicos. Observa si hay alguna fisura, rotura o alguna irregularidad en la superficie del display.
4. Revisar los componentes electrónicos: Si has comprobado todo lo anterior y tu display de 7 segmentos sigue sin funcionar, es posible que haya algún componente electrónico dañado. En este caso, es recomendable llevarlo a un técnico especializado para que lo revise y repare si es necesario.
Si no estás seguro de cómo hacerlo, es recomendable que acudas a un técnico especializado para que lo revise y repare si es necesario.
Requisitos de voltaje para un display de 7 segmentos: ¿Cuál es el nivel óptimo?
Un display de 7 segmentos es un componente electrónico utilizado para mostrar números y algunas letras en dispositivos electrónicos, como relojes digitales, calculadoras, entre otros. Este display consiste en siete segmentos LED que se encienden para mostrar cada número o letra.
Para configurar adecuadamente un display de 7 segmentos, es importante tener en cuenta los requisitos de voltaje necesarios. El nivel óptimo de voltaje para un display de 7 segmentos es de 5V. Este voltaje es el adecuado para que los segmentos LED se enciendan correctamente y evita posibles errores en la lectura de los números o letras mostrados.
Es importante también tener en cuenta que algunos displays de 7 segmentos pueden funcionar con voltajes más bajos, como 3.3V, por lo que es recomendable verificar las especificaciones del display antes de configurarlo.
Al tener en cuenta estos requisitos de voltaje, se garantiza un correcto funcionamiento del display y una lectura precisa de los números o letras mostrados.
