En este tutorial aprenderás a configurar Ethernet Channel en Packet Tracer, una técnica que permite combinar varias conexiones Ethernet para aumentar la capacidad de transmisión de datos y la redundancia de la red. Esta configuración es particularmente útil en entornos de alta demanda de ancho de banda y donde se requiere alta disponibilidad de la red. A través de este tutorial, podrás aprender de manera sencilla y paso a paso cómo configurar Ethernet Channel en Packet Tracer.
Tutorial de Configuración de Port Channel: Optimizando la Red de tu Empresa
Si estás buscando una forma de mejorar el rendimiento de tu red de empresa, el uso de port channel o agregación de enlaces puede ser una solución eficaz. En este tutorial, te enseñaremos cómo configurar un port channel en Packet Tracer, una herramienta popular utilizada para simular redes de computadoras.
¿Qué es un Port Channel?
Un port channel es una técnica de red que permite a los administradores de redes combinar varios enlaces físicos de Ethernet en uno solo. Esta técnica ayuda a aumentar el ancho de banda, la redundancia y el rendimiento de la red.
Requisitos
Antes de comenzar con la configuración del port channel en Packet Tracer, asegúrate de tener los siguientes requisitos:
- Packet Tracer instalado en tu computadora
- Al menos dos switches en la red
- Cables Ethernet
Pasos para configurar un Port Channel en Packet Tracer
Sigue estos pasos para configurar un port channel en Packet Tracer:

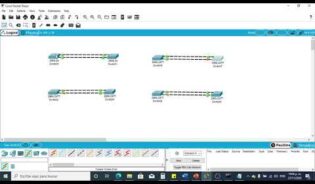

- Abre Packet Tracer y crea una topología de red con dos switches y dos computadoras conectadas a cada uno.
- Selecciona uno de los switches y haz clic en el botón «CLI» en la parte inferior de la ventana.
- En la ventana de CLI, ingresa el siguiente comando:
enable - Luego, ingresa el siguiente comando:
configure terminal - Ingresa el siguiente comando para crear el port channel:
interface Port-channel 1 - Luego, ingresa el siguiente comando para agregar los dos enlaces Ethernet al port channel:
interface range FastEthernet 0/1 - 2 - Ingresa el siguiente comando para configurar el modo de port channel:
channel-protocol lacp - Por último, ingresa el siguiente comando para activar el port channel:
channel-group 1 mode active - Repite los pasos 2 a 8 en el segundo switch.
- Una vez que hayas configurado el port channel en ambos switches, verifica que esté funcionando correctamente. Puedes hacer esto ingresando el siguiente comando en la ventana CLI:
show etherchannel summary
Conclusión
La configuración de un port channel en Packet Tracer es una tarea sencilla que puede ayudarte a optimizar la red de tu empresa. Al seguir los pasos mencionados anteriormente, podrás mejorar el rendimiento de tu red y aumentar la redundancia. Recuerda que siempre debes asegurarte de tener los requisitos necesarios antes de comenzar con la configuración.
Conoce el requisito esencial para configurar un EtherChannel en tu red
Si estás buscando incrementar la velocidad y capacidad de tu red, una opción recomendada es configurar un EtherChannel. Este recurso te permitirá combinar varios enlaces físicos para formar un solo enlace lógico. Sin embargo, antes de proceder con la configuración, es importante que conozcas el requisito esencial para hacerlo posible.
El requisito esencial para configurar un EtherChannel es que los enlaces físicos que lo conformen deben tener la misma velocidad y modo dúplex. En otras palabras, si tienes dos enlaces físicos, uno con una velocidad de 100 Mbps y otro con una velocidad de 1 Gbps, no podrás configurar un EtherChannel con estos enlaces, ya que tienen velocidades diferentes.
Además, es importante que los enlaces físicos tengan el mismo modo dúplex. El modo dúplex se refiere a la capacidad de un enlace para transmitir y recibir datos simultáneamente. Si tienes un enlace físico configurado en modo semidúplex y otro en modo dúplex completo, tampoco podrás configurar un EtherChannel con estos enlaces.
De esta manera, podrás aprovechar al máximo las capacidades de tu red y mejorar su rendimiento.
Configurando un rango de puertos para EtherChannel: Guía paso a paso
EtherChannel es una tecnología que permite agrupar varios enlaces físicos para formar un solo enlace lógico. Esto aumenta la capacidad de ancho de banda, mejora la redundancia y proporciona tolerancia a fallos. En este artículo, vamos a explicar cómo configurar un rango de puertos para EtherChannel en Cisco Packet Tracer.
Paso 1: Abre Cisco Packet Tracer y crea una topología de red. Agrega dos switches y dos dispositivos finales (PCs) a la topología.
Paso 2: Configura la dirección IP de cada dispositivo final y asígnales una dirección IP única.
Paso 3: Configura los switches. Habilita el protocolo de enlace troncal (LACP) en ambos switches y asegúrate de que los puertos que quieres agregar al EtherChannel están configurados en modo «activo».
Paso 4: Selecciona los puertos que deseas agregar al EtherChannel y agrégalos al rango de puertos. Puedes hacer esto desde la interfaz de línea de comandos (CLI) del switch o desde la interfaz gráfica de usuario (GUI) de Packet Tracer.
Paso 5: Crea el EtherChannel. Puedes hacer esto desde la CLI del switch utilizando el comando «channel-group X mode active», donde X es el número del grupo de canales que deseas crear. Asegúrate de que el número de grupo de canales sea el mismo en ambos switches. También puedes crear el EtherChannel desde la GUI de Packet Tracer. Simplemente selecciona los puertos que deseas agregar al EtherChannel y haz clic en el botón «Crear EtherChannel».
Paso 6: Verifica la configuración. Utiliza los comandos «show etherchannel summary» y «show interfaces port-channel X» para verificar que el EtherChannel está configurado correctamente y que los puertos están agregados al grupo de canales.
Con estos sencillos pasos, habrás configurado un rango de puertos para EtherChannel en Cisco Packet Tracer. Esta tecnología es muy útil en entornos de red de alta capacidad y alta disponibilidad, y su configuración es esencial para cualquier administrador de redes. ¡Prueba esto en tu propia topología de red y comprueba su eficacia!
