En este tutorial te enseñaremos cómo configurar el transformador en Proteus, un software de simulación de circuitos electrónicos. El transformador es un componente esencial en muchos circuitos, ya que permite transformar la tensión y la corriente eléctrica a valores diferentes. Aprenderás cómo seleccionar el transformador adecuado, cómo conectarlo al circuito y cómo configurar sus parámetros en Proteus para simular su comportamiento. Sigue los pasos detallados en este tutorial y podrás utilizar el transformador en tus diseños de forma eficiente y precisa.
Características esenciales que debe tener un transformador óptimo
Un transformador es un componente fundamental en cualquier circuito electrónico que se encarga de transferir energía eléctrica de una fuente a otra mediante un campo magnético. La configuración adecuada de un transformador en Proteus es crucial para garantizar un funcionamiento óptimo del circuito.
Existen varios elementos que deben tenerse en cuenta al configurar un transformador en Proteus para asegurarse de que cumple con las características esenciales que debe tener un transformador óptimo. Entre estas características se encuentran:
1. Relación de vueltas: La relación de vueltas es la relación entre el número de vueltas en el devanado primario y el número de vueltas en el devanado secundario. Esta relación es importante para obtener una salida de voltaje adecuada en el devanado secundario. La relación de vueltas también puede afectar la impedancia de la carga en el circuito.
2. Inductancia: La inductancia del transformador es una medida de la capacidad del transformador para almacenar energía en un campo magnético. Una inductancia adecuada garantiza una transferencia de energía eficiente y una respuesta rápida a los cambios en la carga.
3. Pérdidas: Las pérdidas en el transformador son una medida de la energía que se pierde durante la transferencia de energía eléctrica. Las pérdidas pueden ser debidas a la resistencia de los devanados, la corriente de Foucault y la histéresis magnética. Un transformador con pérdidas bajas es más eficiente y puede funcionar durante períodos más largos.
4. Aislamiento: El aislamiento del transformador es importante para evitar cortocircuitos y para garantizar la seguridad del usuario. El aislamiento debe ser capaz de soportar la tensión máxima en el circuito y debe ser adecuado para el entorno en el que se utilizará el transformador.
5. Frecuencia de trabajo: La frecuencia de trabajo del transformador es la frecuencia en la que se espera que funcione el transformador. La frecuencia de trabajo puede afectar la inductancia del transformador y la impedancia de la carga. Es importante asegurarse de que el transformador esté diseñado para la frecuencia de trabajo adecuada.
Al elegir un transformador óptimo para su circuito, es importante considerar todas estas características para garantizar un funcionamiento eficiente y seguro del circuito.
La función y características del alternador en Proteus: Todo lo que necesitas saber
Proteus es un software de simulación electrónica que se utiliza para diseñar y simular circuitos electrónicos. Una de las características importantes de Proteus es la capacidad de simular circuitos eléctricos completos, incluyendo transformadores y alternadores. En este artículo, nos enfocaremos en la función y características del alternador en Proteus.
Función del alternador
El principal propósito de un alternador es convertir la energía mecánica en energía eléctrica. En Proteus, un alternador se usa para producir una señal de corriente alterna (AC) que se puede utilizar para alimentar circuitos eléctricos. El alternador también se utiliza para cargar baterías y mantener el voltaje de salida constante.
Características del alternador en Proteus
En Proteus, un alternador se puede configurar para producir diferentes niveles de voltaje y corriente. El usuario puede ajustar la frecuencia de salida del alternador, lo que es importante para asegurarse de que la señal de salida sea compatible con los componentes del circuito.
Además, Proteus también permite al usuario configurar el número de polos del alternador. Los polos son los puntos donde la energía electromagnética se genera dentro del alternador. Cuantos más polos tenga el alternador, mayor será la cantidad de energía que se puede generar.
Cómo configurar el alternador en Proteus
Para configurar un alternador en Proteus, el usuario debe seleccionar el componente de alternador de la biblioteca de componentes y colocarlo en el esquema del circuito. Luego, se puede ajustar el voltaje, la corriente y la frecuencia de salida del alternador utilizando las propiedades del componente.
Con la capacidad de configurar el número de polos, la frecuencia de salida y el voltaje, Proteus ofrece a los usuarios una gran flexibilidad en el diseño de circuitos eléctricos precisos y eficientes.
Conoce la importancia de identificar el primario y secundario en un transformador
Un transformador es un dispositivo utilizado para transferir energía eléctrica de una fuente de alimentación a un circuito de carga. El transformador funciona mediante la inducción electromagnética y consta de dos bobinas, el primario y el secundario. El primario es la bobina que recibe la energía eléctrica de la fuente de alimentación, mientras que el secundario es la bobina que entrega la energía eléctrica a la carga.
Es crucial identificar claramente el primario y el secundario de un transformador, ya que su conexión incorrecta puede causar daños irreparables al transformador y al circuito conectado. Además, la polaridad de la corriente eléctrica en el circuito puede invertirse si se conecta el secundario al primario y viceversa, lo que puede causar un mal funcionamiento del circuito y posiblemente dañar los componentes del mismo.
Identificar el primario y el secundario de un transformador es fácil. La bobina con el mayor número de vueltas es el secundario, mientras que la bobina con el menor número de vueltas es el primario. La polaridad de la conexión también es importante. La polaridad correcta asegura que la corriente fluya en la dirección correcta dentro del circuito y evita daños en los componentes.
La correcta conexión del transformador garantiza que el circuito funcione correctamente y evita daños en los componentes. Por lo tanto, siempre asegúrate de identificar correctamente el primario y el secundario antes de conectar cualquier transformador.
Descubre la ingeniería detrás de los transformadores eléctricos
Los transformadores eléctricos son dispositivos que se utilizan para cambiar la tensión de una corriente eléctrica alterna, manteniendo la misma frecuencia. Esta tecnología es esencial para la distribución de energía eléctrica en todo el mundo. Los transformadores eléctricos se utilizan en la generación, transmisión y distribución de energía eléctrica. Además, se utilizan en muchos otros dispositivos eléctricos, como cargadores de teléfonos móviles, televisores y radios.
El proceso de configuración de un transformador en Proteus es un paso crucial para asegurarse de que el dispositivo funcione correctamente. Proteus es un software de simulación de circuitos electrónicos que se utiliza para diseñar y probar circuitos antes de construirlos físicamente. Este software es muy útil para los ingenieros eléctricos, ya que permite la simulación de circuitos en un entorno virtual.

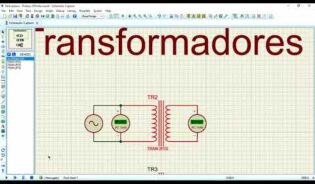

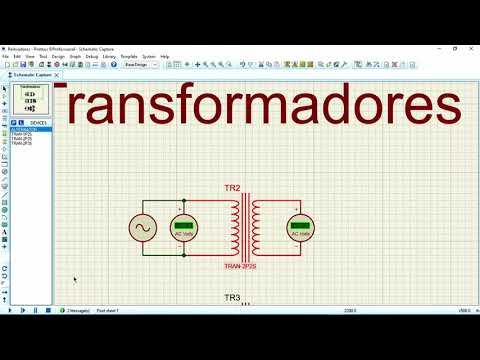

Para configurar un transformador en Proteus, se deben seguir ciertos pasos. En primer lugar, se debe seleccionar el transformador deseado de la librería de componentes de Proteus. A continuación, se debe conectar el transformador a los otros componentes del circuito. Es importante asegurarse de que los cables del transformador estén conectados correctamente y de que se hayan establecido las propiedades adecuadas del transformador.
La ingeniería detrás de los transformadores eléctricos es fascinante. El principio básico de un transformador es la inducción electromagnética. Un transformador consta de dos bobinas de alambre, llamadas primario y secundario. Cuando se aplica una corriente alterna al devanado primario, se genera un campo magnético que induce una corriente en la bobina secundaria. La cantidad de tensión que se induce en la bobina secundaria depende del número de vueltas de alambre en cada bobina y de la relación de vueltas entre el primario y el secundario.
La configuración de un transformador en Proteus es un paso crucial para asegurarse de que el dispositivo funcione correctamente. La ingeniería detrás de los transformadores eléctricos es fascinante y se basa en el principio de la inducción electromagnética.
